Ultravioletter UV-Sterilisator Allgemein
Die UV-Einheit dient zur Desinfektion des Trinkwassers an Bord.
Das gesamte System umfasst eine UV-Kammer aus Edelstahl, einen UV-Sensor, eine UV-Lampe und Quarz
Mantel, Magnetventil, Schaltschrank.
Das Steuerungssystem wird durch ein Steuerungsprogramm gesteuert, das Informationen sammelt
vom UV-Sensor und den Lampenmonitoren, damit das Magnetventil am Ausgangsrohr bei Bedingungen wie Lampenausfall und niedrigerer UV-Dosis gesteuert werden kann. Das Magnetventil wird geschlossen, um unqualifiziertes Wasser zu schützen, das in das Trinkwassersystem fließt . In der Zwischenzeit gibt ein Lampenbetriebsstundenspeicher einen Alarm aus, wenn die Betriebsstunden 7200 Stunden erreichen, und das Ventil wird geschlossen, wenn die Betriebsstunden 8000 Stunden erreichen.
Hauptmerkmale des UV-Sterilisators
– Edelstahlkammer ohne Korrosion
– langlebige UV-Lampe bis zu 8000 Stunden
– benutzerfreundliche Schnittstelle mit SPS für einfache Bedienung und Verständnis
– UV-Lampen-Statusüberwachungssystem, das deutlich anzeigt, welche Lampe ausgetauscht werden muss.
Technische Spezifikation
Der UV-Sterilisator deckt Kapazitäten von 1 bis 40 m 3 /h ab, Einzelheiten wie folgt:
| Modell | UIV-1.3 | UIV-4 | UIV-10 | UIV-20 | UIV-30 | UIV-40 |
| Kapazität (m3/h) | 1.3 | 4 | 10 | 20 | 30 | 40 |

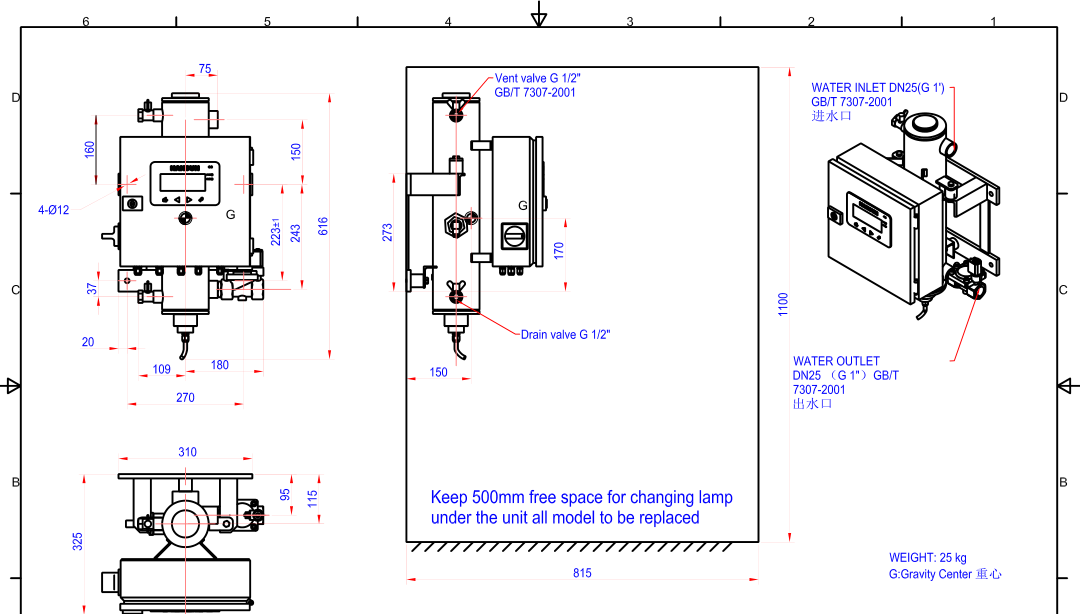

| Länge (mm) | 325 | 385 | 400 | 400 | 400 | 400 |
| Breite (mm) | 320 | 380 | 400 | 450 | 450 | 450 |
| Höhe (mm) | 600 | 600 | 600 | 1150 | 1150 | 1150 |
Ersatzteil
Nr. Beschreibung Menge Teile-ID Bemerkung
1 UV-Sensor 1 14-01-02-64
2 O-Ring 1 00-10-00-59
3 O-Ring 1 00-10-00-60
4 O-Ring 1 00-10-00-61
5 Dichtungsglas UV 2 00-10-00-49
6 Fensterglas UV 1 00-10-00-50
7 Sicherung (0,12 A) 5 01-99-98-15
